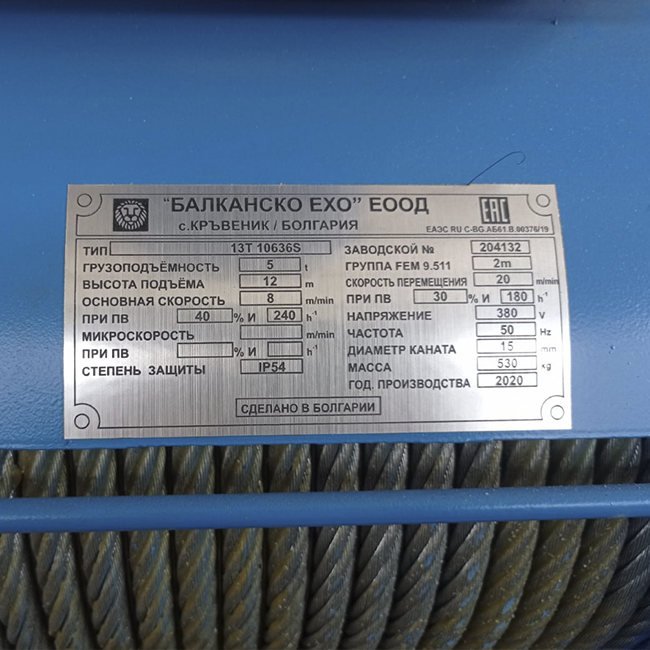

Таль электрическая г/п 5т, в/п 30м (Электро тельфер) 13T10666

Канатные электротельферы серии Т - сaмые известные и самые продаваемые электротельферы в мире. Уже выпущено свыше 1800000 шт. которые реализованы в более чем 40 странах. Основные их преимущества - это высокая надежность, долговечность, простота обслуживания. Эти преимущества в сочетании с богатым спектром грузоподъемности, скорости подъема и передвижения, конструктивных исполнений, возможности для эксплуатации в различных режимах, делают электротельферы этой серии более популярными, чем остальные, несмотря на то, что у них уже 30-летняя история.

Тали электрические Т10 разработаны на базе модульной конструкции, состоящей из следующих узлов:

1.Редуктор

Двухступенчатый планетарный редуктор расположен вне барабана или корпуса электротельфера. Компактная конструкция обеспечивает надежную передачу момента нагрузки к барабану машины.Использование высококачественных материалов при производстве редуктора гарантирует его надежную работу. Расположение редуктора позволяет легкое обслуживание в период эксплуатации.

2.Муфта зубчатая

Конструкция, позволяющая надежную передачу двигательного момента от вала двигателя к валу редуктора,с достаточно хорошей возможностью для аксиальной и угловой компенсации, что гарантирует нормальную и безаварийную работу машины.

3.Барабан

Размещен соосно редуктору и электродвигателю. Установлен на шариковых подшипниках на передних щитах электродвигателя и редуктора. Конструктивно производится с винтовым каналом для укладки каната, в соответствии с DIN 15020.

4.Корпус

Стальная сварная конструкция цилиндрической формы изготовлена из листового материала. В двух противоположных концах корпуса смонтированы редуктор и электродвигатель. При исполнениях с тележкой–она тоже подсоединяется к нему.К корпусу прикрепляется неподвижный конец каната.При помощи дополнительных несущих элементов можно реализовать различные полиспастные системы.

5.Канатоукладчик

Обеспечивает правильную укладку и ведение каната в винтовом канале барабана, а также его нормальный сход с барабана. Служит еще и для приведения в действие выключателей подъемного механизма, фиксирующих конечное верхнее и конечное нижнее положение крюка.

6.Подъемный электродвигатель

Трехфазный асинхронный двигатель с конусным ротором с встроенным конусным тормозом. Характеризируется простотой конструкции, обеспечивающей высокую степень надежности и ремонтопригодности. Полностью автоматический тормоз, позволяющий обеспечить надежную остановку груза. Простота при обслуживании и наладке в процессе эксплуатации. Класс защиты IP 54 или IP 55, IP22 (EN 60529)тормоза, класс изоляции F (Н – по договоренности с клиентом). Предлагаются и в двухскоростном исполнении с соотношением - микроскорость:основная скорость – 1:4, 1:6. Все электродвигатели оснащены защитой от перегрева обмоток. В клемной коробке электродвигателя размещен встроенный ограничитель конечных положений крюка.

7.Крюк

Конструкция крюка и роликового блока полиспаста согласована с требованиями DIN 15400.

8.Блок управления

Оформлен в виде шкафа с электроаппаратурой, обеспечивающей все требования безопасности и защиты элементов. Разработан в основном на базе контакторного управления электродвигателей, с возможностью для реализации радио или частотного управления. Класс защиты IP 54.
