Краны мостовые электрические однобалочные подвесные

Промышленные кран-балки подвесные служат для поднятия и перемещения тяжелых грузов внутри производственных и складских помещений, как в вертикальном, так и в горизонтальном направлении. Управление таким краном осуществляется с пульта, который может быть как кабельным, так и радиоуправляемым. Применение кран-балок существенно упрощает процесс погрузки-разгрузки готовой продукции или сырья в крупных помещениях промышленного назначения. По сравнению с обычными тельферами,кран-балки подвесные имеют неоспоримые преимущества. Во-первых, это высокая грузоподъемность до 20 тонн, во-вторых, возможность перемещения груза в трех проекциях, что позволяет проводить точное перемещение груза в любую точку помещения, и, в-третьих, полное исключение ручной работы. В зависимости от особенностей применения, кран-балки выпускаются в нескольких модификациях. Ниже приведена схема однобалочного мостового крана, грузоподъемностью до 1 тонны и его технические характеристики.

• Режим работы 3К ГОСТ 25546 (А3 ИСО 4301). Рабочее напряжение 380 В.
• Категория размещения кран-балки - У2, У3 (под навесом, в помещениях).
• Температура окружающей среды от -20°С до +40°С (-40°С до +40°С).
• Исполнение кран-балки - общепромышленное, пожаробезопасное (класс пожароопасной зоны П1) или взрывобезопасное (ТУ 9973.00.0000).
• Характеристики взрывобезопасности (ГОСТ Р 51330-99): класс взрывоопасной зоны - 1; категория взрывоопасной смеси - IIВ, IIC; группа взрывоопасносной смеси - Т4.

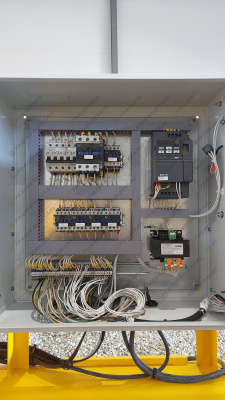

• Возможна установка тиристорного преобразователя (БТК 16) в цепи управления краном, что обеспечивает плавность пуска крана и больший срок его службы.

г/п т.	Полная длина L,м	Пролет Lп,м	Длина консолей l,м	11,12,мм	A	B	b	h*	h1	№ Профилей двутавров кранового пути	Нагрузка на путь от колеса, кН	Конструктивная масса, т
					мм, не более						не более
1	3,6-4,2	3,0	0,3-0,6	660 660	600	1260	630	1245	295	24М; 30М ГОСТ 19425	3,6	0,66
	4,8-5,4	4,2	0,3-0,6								3,6	0,7
	6,6-8,4	6,0	0,3-1,2			1460	730		350		3,74	0,84
	10,2-12	9,0	0,6-1,5								3,9	0,97
	13,2-15	12,0	0,6-1,5			1710	855	1305			4,3	1,3
	16,2-18	15,0	0,6-1,5					1365	405		4,6	1,6
2	3,6-4,2	3,0	0,3-0,6	710		1260	630	1580	350		6,3	0,8
	4,8-5,4	4,2	0,3-0,6								6,3	0,85
	6,6-8,4	6,0	0,3-1,2			1460	730	1620			6,6	1,1
	10,2-12	9,0	0,6-1,5					1680	405		7,0	1,35
	13,2-15	12,0	0,6-1,5			1710	855				7,2	1,5
	16,2-18	15,0	0,6-1,5						530		7,9	2,1
3,2	3,6-4,2	3,0	0,3-0,6	750		1260	630	1870	405	36М; 45М ГОСТ19425	10,0	1,1
	4,8-5,4	4,2	0,3-0,6								10,0	1,2
	6,6-8,4	6,0	0,3-1,2			1460	730	1930			10,3	1,4
	10,2-12	9,0	0,6-1,5					2020	495		10,9	1,9
	13,2-15	12,0	0,6-1,5			1710	855		645		11,6	2,45
	16,2-18	15,0	0,6-1,5								12,0	2,8
5	3,6-4,2	3,0	0,3-0,6	900	900	1540	770	2040	405	45М ГОСТ19425	14,8	1,7
	4,8-5,4	4,2	0,3-0,6					2120	495		15,0	1,6
	6,6-8,4	6,0	0,3-1,2								15,4	1,8
	10,2-12	9,0	0,6-1,5					2240	645		16,0	2,3
	13,2-15	12,0	0,6-1,5			2100	1050				16,7	2,9
	16,2-18	15,0	0,6-1,5								17,2	3,3

  *размер определяется типом выбранной тали;  В таблице размеры для тали типа МРМ (Болгария)
  Установленная суммарная мощность двигателей не более 10,5 кВт. Скорость передвижения кранов 0,5 м/с. Скорость подъема груза и передвижения тали – по паспорту тали.
Режим работы 3К ГОСТ 25546-82 (А3 ИСО 4301). Рабочее напряжение 380В.

Краны мостовые электрические однобалочные подвесные г/п 10т
ТУ 3150-002-44663569-2015

Высота подъема Н, м	Полная длина, L, м	Пролет Lп, м		Длина консолей l, м	Размеры в мм				Крановый путь	Нагрузка на путь при работе, кН		Конструктивная масса
					Amin	B	h	h1		От тележки	От колеса
		ном.	max.
										Не более
12, 16, 20, 24, 36	4,8	3,0	3,5	0,65-0,9	1200	2100	2360	710	На базе двутавровой балки 45М ГОСТ19425	62,6	15,65	2,65-3,1
	6,0	4,2	4,7							62,8	15,70
	7,8	6,0	6,5							63,5	15,88	3,40
	8,4			1,2
	11,4	9,0	9,5							64,0	16,0	3,60
	12,0			1,5
	14,4	12,0	12,5	1,2				910		65,8	16,45	4,30
	15,0			1,5						66,0	16,50	4,90
	17,4	15,0	15,5	1,2						66,8	16,70	5,40
	18,0			1,5						67,0	16,75	5,48

*размер определяется типом выбранной тали;  В таблице размеры для тали типа МРМ (Болгария)

    Установленная суммарная мощность двигателей не более 17 кВт. Скорость передвижения кранов 0,5 м/с. Скорость подъема груза и передвижения тали – по паспорту тали.

Режим работы 3К ГОСТ 25546-82 (А3 ИСО 4301). Рабочее напряжение 380В.

Подвесные кран-балки в ассортименте компании
ПКФ "УралКранДеталь"

Компания ПКФ "УралКранДеталь" предлагает к реализациикран-балки подвесныеразличной грузоподъемности по оптимальным ценам в Екатеринбурге. Мы готовы рассмотреть нестандартные заказы индивидуально с каждым из наших клиентов. В случаях, когда вашему предприятию требуются подъемные устройства повышенной грузоподъемности, цена на них формируется индивидуально, в зависимости от специфики заказываемой продукции. Мы реализуем как однорельсовые модели балок, так и двух пролетные с шириной пролета от 3 до 12 метров. Качество продукции, предлагаемое компанией ПКФ "УралКранДеталь" гарантировано большим опытом работы нашей слаженной команды на рынке грузоподъемного оборудования. Кроме того, мы работаем только с проверенными поставщиками, качество оборудования которых сертифицировано и полностью соответствует нормам безопасности для работы в тяжелых промышленных условиях. По техническим условиям,кран-балки подвесные, предлагаемые нашей компанией, относится к классу общепромышленного оборудования, отличающегося пожарной и взрывобезопасностью.
